نوسانات ولتاژ و فلک زدن

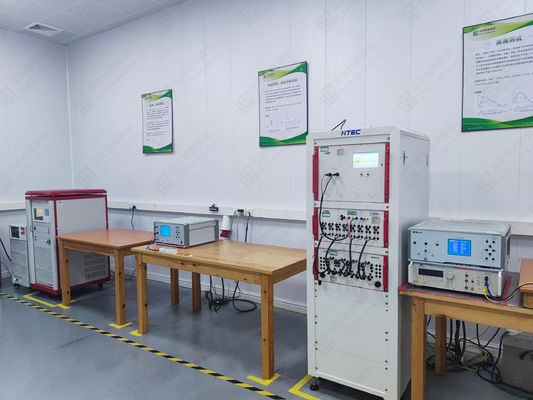

1آزمایش نوسان ولتاژ و فلکر به طور عمده تغییرات ولتاژ شبکه ناشی از EUT را اندازه گیری می کند.و روند تغییر قدرت بسته شده است، بار نوسان EUT علت اصلی نوسانات ولتاژ است.

EUT های ناپایدار مانند کوره های قوس الکتریکی باعث نوسانات ولتاژ مداوم در منبع برق و نوسانات ولتاژ تصادفی نامنظم می شوند.شروع مکرر موتورهای EUT مانند ویلینگ و وینچ ها، و قدرت متناوب در و خارج از بارهای مانند جوشنده نیز باعث نوسانات ولتاژ می شود، اما این نوسانات نوسان ولتاژ با یک نظم معینی است.

اثر تداخل ناشی از تغییر ولتاژ نه تنها به شدت تغییر ولتاژ، بلکه به فرکانس وقوع آن بستگی دارد.تغییرات ولتاژ معمولا با دو نوع شاخص ارزیابی می شود، یعنی نوسان ولتاژ و فلک زدن.

خطرات نوسانات ولتاژ و فلک زدن:

Ø چراغ های روشنایی می درخشند و بر بینایی افراد تاثیر می گذارد.

Ø تصویر در تلویزیون یا مانیتور ناپایدار است.

Ø ابزارها و تجهیزات الکترونیکی در یک شبکه برق به درستی کار نمی کنند یا حتی آسیب دیده اند.

2. نوسانات ولتاژ

نوسانات ولتاژ عمدتاً منعکس کننده تغییرات ناگهانی ولتاژ در شبکه برق است. به طور کلی، تأثیر آن بر اندازه گیری فلکر بسیار کوچک است، اما تأثیر آن بر سایر تجهیزات،به خصوص تجهیزات الکترونیک، در همان شبکه برق ممکن است بزرگ باشد.

اندازه گیری فلکر می تواند تاثیر نوسانات ولتاژ مداوم را با دقت ارزیابی کند.که می تواند اثرات دید ناپایدار ناشی از تحریک نور را که در طول زمان در چشم انسان تغییر می کند، منعکس کند..

آزمایش بر اساس استانداردها: IEC 61000-3-3/ GB 176252: محدودیت های نوسانات ولتاژ و فلک های تولید شده توسط تجهیزات با جریان نامی بیش از 16A در سیستم های تغذیه ولتاژ پایین.
فلش ولتاژ

نوسانات ولتاژ می تواند باعث شود که سایر تجهیزات الکتریکی در همان شبکه برق به درستی کار نکنند. فلکر در نتیجه نوسانات ولتاژ است که باعث می شود محصولات روشنایی فلک کنند.

نرخ تشخیص فلکر F (٪):

بر اساس شرایط آزمایش توصیه شده توسط IEC، امواج AM با اشکال مختلف موج، فرکانس،و آمپلیتودها برای تغذیه لامپ های روشنایی با ولتاژ فرکانس قدرت 230V و 60W استفاده می شودآزمایش چشم پوشی مشاهده شده به صورت آماری انجام شد و مشاهده آشکار و نسبت افرادی که برای پذیرش آن دشوار است
حساسیت بصری در لحظه S(t)

نشان دهنده پاسخ بصری ذهنی فوری افراد به نوسانات نور است. هنگامی که میزان آگاهی فلکر F=50٪، S=1

فلکر به دو نوع تقسیم می شود: فلکر کوتاه مدت و فلکر طولانی مدت:

فلک کوتاه مدت Pst: این درجه فلک در یک دوره کوتاه مدت (در عرض 10 دقیقه) ارزیابی می شود. Pst = 1 به عنوان آستانه تحریک فلک استفاده می شود.Pst در واقع درجه فلک تجربه شده توسط یک فرد تحت نوسانات ولتاژ یک لامپ روشنایی 60W در حال کار در یک شبکه برق 50Hz تحت ولتاژ 230V AC شبیه سازی.

فلکر بلند مدت PLt: به درجه فلکر ارزیابی شده در یک دوره طولانی از زمان (در عرض 2 ساعت) اشاره دارد. استاندارد از PLt = 0.65 به عنوان آستانه تحریک فلکر استفاده می کند.
