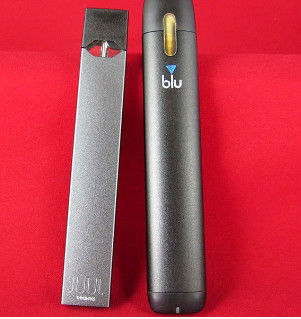

UL 8139 بند های آزمایش سیگار الکترونیکی
تعیین (خطر)

آتشی

ب شکستگی

C نشت الکترولیت

D خروجی

E درجه حرارت شارژ بالاتر از محدوده کار عادی است.

F ولتاژ شارژ بیش از محدوده کار عادی است.

G حداکثر جریان شارژ از محدوده کار عادی فراتر می رود.

H حد دمای تخلیه از مشخصات تولید باتری فراتر می رود.

I تخلیه ولتاژ پایانی از حداکثر یا حداقل ارزش منطقه کار عادی فراتر می رود.

J حداکثر جریان تخلیه از محدوده کار عادی فراتر می رود.

K ترک ها یا سوراخ های موجود در محفظه ممکن است به یکپارچگی محفظه آسیب برساند.

L تغییر نسبی در تفاوت ولتاژ مدار باز بین باتری رها شده و باتری مرجع (غیر قطع شده) بیش از 5٪ است، بخش 29 را ببینید.

M دمای اندازه گیری شده در طول آزمایش نباید از حد محدودی مشخص شده در جدول 26 فراتر رود.1.

آزمون بارگذاری عادی

هر نمونه باید به طور کامل تخلیه شود. سپس نمونه ی تک را همانطور که در شرایط نقص تک مشخص شده است آزمایش کنید؛ شارژ به حالت شارژ کامل؛آزمایش فوق در محیط با درجه حرارت بالاتر از 0 درجه سانتیگراد تکرار شود.

آزمایش تخلیه طبیعی

هر باتری باید از قبل به طور کامل شارژ شود و هر آزمایش خطا بر روی یک نمونه انجام شود.آزمایش تخلیه در شرایط بار شدید مشخص شده توسط سازنده انجام می شود.• تخلیه از طریق یک ابزار آزمایش انجام می شود که نیاز به: 1) 4 ثانیه کار، 55 میلی لیتر ± 5٪ از حجم نفس کشیدن؛ 2) پس از آن 8 ثانیه خاموش شدن؛ 3) 15 نفس کشیدن در کل دارد.4) به دنبال آن یک تاخیر 10 دقیقه ای. 15 نفس بالا و تاخیر 10 دقیقه ای را تکرار کنید تا باتری تمام شود. آزمایش بالا را در محیطی که بالاتر از -20 درجه سانتیگراد نیست تکرار کنید

آزمایش تخلیه اجباری

قطب های مثبت و منفی نمونه باید به یک بار مقاومت کمتر از یا برابر با 20mΩ متصل شوند و در 25 ± 5 °C آزمایش شوند.نمونه باید تا زمانی که حالت کاملاً تخلیه شده کمتر از 0 باشد تخلیه شود..2V، دمای سلول به دمای محیط ±10°C بازگشته است یا نمونه آسیب دیده است، هر کدام از این موارد زودتر رخ می دهد و آزمایش فوق در محیط بالاتر از -20°C تکرار می شود.

عدم تعادل شارژ

یک سلول با ظرفیت حدود 50٪ به صورت سری با یک سلول کاملا شارژ شده به صورت یک باتری نامتعادل متصل می شود و سپس به شارژر آن متصل می شود تا به طور کامل شارژ شود.تعداد کل نمونه ها نباید کمتر از دو نمونه باشد.، و حداقل یکی از نمونه ها بدون یک حالت خطا مورد آزمایش قرار می گیرد؛ آزمایش فوق در محیطی که بالاتر از 0 درجه سانتیگراد نباشد تکرار می شود.

تست بارگذاری بیش از حد

هر باتری کاملا تخلیه شده باید به طور مداوم با یک جریان ثابت در حداکثر جریان شارژ شارژ شارژ شود و تنظیمات به شرح زیر است:150 درصد از ولتاژ خروجی نامی منبع برق است.ب) برای باتری های هیدرید نیکل فلزی، شارژ با نرخ بالا با 2.5 برابر جریان شارژ توصیه شده انجام می شود تا زمانی که ظرفیت نامی 250٪ باشد.اگر دستگاه محافظت از جریان در طول آزمایش فعال شود، آزمایش با حداکثر جریان شارژ که دستگاه محافظت را فعال نمی کند تکرار می شود. اگر باتری بعد از آزمایش هنوز قابل استفاده باشد،باید در محیط 25±5°C تخلیه یا شارژ شود.تست فوق در محیطی که بالاتر از 0 درجه سانتیگراد نباشد تکرار شود.

آزمایش مدار کوتاه

دستگاه کاملا شارژ شده قطب های مثبت و منفی نمونه را از طریق مقاومت ≤20mΩ شارژ می کند.یک دستگاه کاملا شارژ شده دیگر آن را به حداکثر جریان تخلیه پایدار که می تواند بدون فعال کردن دستگاه محافظت بدست آید، بیش از حد بارگذاری می کند.نمونه باید تخلیه شود تا: a) باتری به طور کامل تخلیه شود؛ b) خرابی نهایی رخ دهد و دمای باتری به دمای اتاق بازگردد.اگر باتری بعد از آزمایش هنوز قابل استفاده باشد، باید دوباره در محیط 25±5°C تخلیه یا شارژ شود. آزمایش فوق در محیط بالاتر از -2°C تکرار شود.

آزمایش دمایی

1) حداکثر دمای پذیرفته شده در جدول 26.1 نباید فراتر رود.

2) حداکثر دمای سطح در جدول 26.2 نباید فراتر رود.

3) هيچ آسيب ماندگاري نداره

آزمایش سقوط

از ارتفاع 1.5 متر به سطح بتنی صاف سه بار ریز کنید. برای این سه قطره، نمونه باید در سه موقعیت نامطلوب آزمایش شود

آزمایش مقاومت فشرده سازی

آزمایش فشرده سازی بر اساس UL 746C؛ اگر باتری بعد از آزمایش هنوز قابل استفاده باشد، باید در محیط 25±5 °C تخلیه یا شارژ شود.

آزمایش خروجی

تجهیزات با توجه به هر یک از شرایط زیر آزمایش می شوند:

a) در فشار اولیه 2070 kPa±10٪، مجموع 21ml±10٪ هوا از طریق یک سوراخ با قطر 2.87±0.05 میلی متر به اتاق باتری تحویل داده می شود.

ب) باتری به طور مستقیم با افزایش 0.1V بیش از حد شارژ می شود تا خروجی رخ می دهد

آزمایش دمای بالا

دستگاه به طور کامل شارژ شده در یک اتاق آزمایش با سرعت باد پایین قرار می گیرد و دمای اتاق آزمایش برای 8 ساعت به 80±3 °C تنظیم می شود.سرعت تغییر دمای در اتاق آزمایش نباید بیش از 1°C در دقیقه باشد.، زمان متوسط نباید بیش از ۵ دقیقه باشد و رطوبت نسبی نباید بیش از ۵۰٪ باشد.

2پس از آزمایش دمای بالا، دستگاه مورد آزمایش باید در محیط 25±5°C برای حداقل 1 ساعت قرار گیرد تا به حالت تعادل حرارتی پایدار خنک شود.

3اگر بسته باتری بعد از آزمایش هنوز هم قابل استفاده باشد، باید در محیط 25±5°C تخلیه یا شارژ شود.

توجه: نتایج آزمایشات بالا نمی تواند شامل بند های (خطر) موجود در حکم باشد.
