آزمایش INS برای اختلال صدا در فرکانس بالا
معرفی آزمایش
آزمایش INS اختلال صدا با فرکانس بالا متعلق به آزمایش میدان EMC است.و هدف اصلی آزمایش آن همان استاندارد بین المللی استاندارد IEC 61000-4-4 (بررسی گروه پالس های گذرا و سریع الکتریکی) است.این قابلیت تست عمدتا به مشتریان مربوط به ژاپن و برخی از کشورهای آسیایی خدمت می کند.

آزمایش INS برای اختلال صدا در فرکانس بالا

این آزمایش عمدتاً دستگاه های سوئیچینگ در مدار را شبیه سازی می کند، مانند رله ها و غیره. هنگامی که آنها روشن یا خاموش می شوند، جریان در مدار به سرعت تغییر می کند.اگر در مدار اجزای محرک وجود داشته باشداین نوع تداخل شامل طیف گسترده ای (تا 2GHz) است که به هم متصل می شود، منعکس می شود،با IC از طریق سیم کشی کابل برق و صفحه مدار چاپی در داخل تجهیزات به صدا و تقویت می شودبرای اطمینان از ثبات محصولات الکترونیکی در طول استفاده، لازم است آزمایشات ضد تداخل (EMS) بر روی آنها انجام شود.با استفاده از یک ژنراتور پالس با فرکانس بالا، چندین گروه از سیگنال های پالس به طور مستقیم بر روی نمونه های آزمایش شده اعمال می شوند و توانایی ضد تداخل نمونه ها بر اساس تغییرات عملکرد نمونه قبل ارزیابی می شود،بعد و در طول آزمایش.
اجسام کاربرد آزمایش
تجهیزات الکترونیکی مانند پنل های کنترل مرکزی
استانداردهای مشترک
NECA TR-28: شاخص های آزمایش برای تست کننده های صدا بلند فرکانس موج مستطیل

JEM TR-177: شاخص های آزمایش برای تست کننده های صدا بلند فرکانس موج مستطیل برای ماشین آلات و دستگاه های الکتریکی

JEC 0103_2005: استاندارد آزمون مدار کنترل ولتاژ پایین

ابزار آزمایش

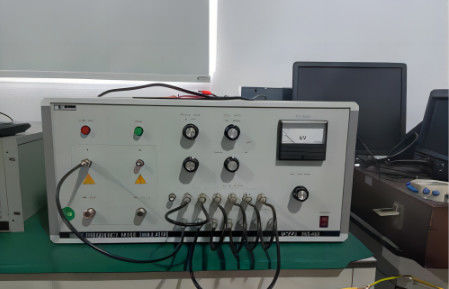

ژنراتور پالس با فرکانس بالا

ژنراتور پالس با فرکانس بالا

داده های مدل:

مدل: INS-40A

دامنه پالس خروجی (50Ω بار): پالس مستطیل 0~2KVmax±10%

دامنه پالس خروجی مدار باز: پالس مستطیل 0~4KVmax±10%

عرض پالس: 50ns ~ 1μs (50Ω بار، 50ns گام)

زمان بالا رفتن ≤1ns

ظرفیت قدرت تجهیزات آزمایش شده:

AC تک فاز: 220Vmax، 16Amax

واحد فاز DC: 220Vmax، 16Amax

روش آزمایش

1. انتهای خروجی پالس را مستقیماً به انتهای خروجی قدرت نمونه آزمایش شده با یک کابل هم محوری خروجی متصل کنید.

روش آزمایش INS برای اختلال صدا با فرکانس بالا

2. همکاری با کل دستگاه یا بستر اتصال، و استفاده از تحقیقات میدان نزدیک (میدان الکتریکی، میدان مغناطیسی) به طور مستقیم به فشار به پوسته نمونه در 0cm اعمال می شود.
